Tutorial Konfigurasi WEB Server

TUTORIAL KONFIGURASI WEB SERVER

  1. Rencana Kerja
  1. IP address
  2. Aplikasi yang digunakan
  3. Lokasi file web akan disimpan dimana
  4. Nama file
  1. Langkah Kerja
  1. Penyusunan IP Address
  2. Install Aplikasi Web
  3. Konfigurasi Aplikasi Web
  4. Restart hasil konfigurasi web
  5. Pengujian pada client
  1. Praktek Kerja
  1. Uraian dari penyusunan IP address
  2. Uraian Install Aplikasi web
  3. Uraian Konfigurasi Aplikasi Web
  4. Uraian Restart hasil konfigurasi web
  5. Uraian dari pengujian pada client
  1. Pengujian
  1. Pengujian pada server
  2. Pengujian pada client
PRAKTEK
RENCANA KERJA:
  • IP address                             : 192.168.10.1
  • Aplikasi yang digunakan    : Apache2
  • Lokasi file web                    : /var/www
  • Nama file                             : index.html





No
Langkah Kerja
Praktek Kerja
1.
Penyusunan IP
CLI
nano /etc/network/interfaces

Isi Konfigurasi :
Setting IP address menjadi seperti di bawah ini

Kemudian tekan CTTL+X pilih “y”
Lalu restart :
/etc/init.d/networking restart:
2
Install Aplikasi Web
CLI
Apt-get install apache2
Isi Konfigurasi
3
Konfigurasi Aplikasi Web
CLI
#nano /var/www/index.html
Isi Konfigurasi

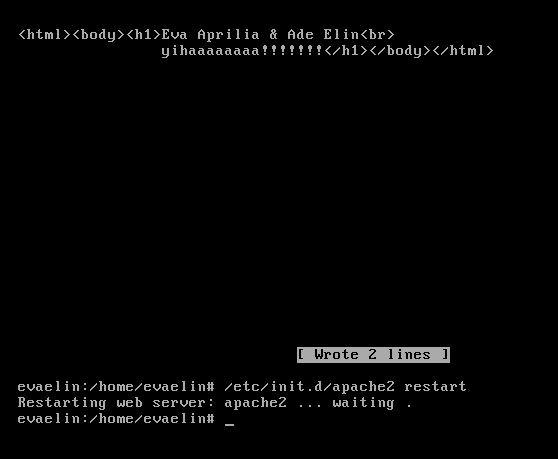

4.
Restart Hasil Konfigurasi web
CLI
#nano /etc/init.d/apache2 restart
Isi Konfigurasi
5.
Pengujian Pada Client
CLI
  1. Masuk pada control panel
  2. Lalu konfigurasi pada Vmware
Isi Konfigurasi
6.
Pengujian pada client

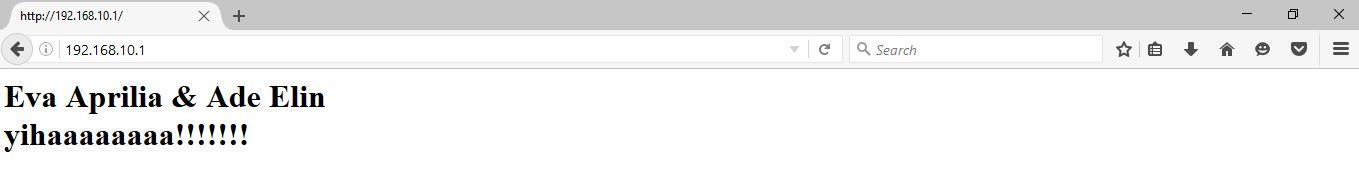

  • Buka browser dikomputer client
  • Kemudian isikan ip address server dan akan muncul hasil editan di index html saat di debian tadi
Diposting oleh di Tidak ada komentar:

Jumat, 26 Agustus 2016

TROUBLE SHOOTING Jobsheet v5.1




PEMERINTAH KABUPATEN CIAMIS
DINAS PENDIDIKAN DAN KEBUDAYAAN
SMK NEGERI 1 KAWALI
Jalan Talagasari No. 35 Tlp. (0265) 791727  Fax: (0265) 2797676 Kawali 46253 Kab. Ciamis
E-mail: smkn1kawali@gmail.com  - website : http://www.smkn1kawali.sch.id
Jobsheet
Mata Pelajaran : Troubleshooting Jaringan Tanggal : 26 Agustus 2016
Nama Siswa : Eva Aprilia Kelas : XII TKJ2
 Eva Rismayati
Instruksi :
  1. Awali dengan membaca bissmillah
  2. Jobsheet dikerjakan secara kelmpok dengan agota maksimal 2 orang.
  3. Catatlah semua aktifitas praktik sesuai dengan instrument yang tersedia dalam jobsheet
  4. Upload jobsheet ke google drive melalui blog sediana-school.blogspot.co.id pada menu upload tugas (ada pada menu paling bawah)
  5. Posting dalam blog masing-masing siswa dan sematkan link nya dalam status facebook masing-masing dan tag kan facebook guru.
  6. Setiap instruksi yang belum diajarkan, silahkan eksplorasi melalui internet.
Instrumen :
  1. Instalah sistem operasi linux debian berbasis teks dalam aplikasi virtual (vmware/virtualbox).
  2. Lakukan konfigurasi DNS server sesuai dengan instrument yang terdapat dalam jobsheet.
  3. Tetapkan nama domain yang akan anda buat beserta dengan IP Address-nya.
Nama Domain : varisapril.com
IPAddress : 192.20.15.1/24
  1. Install debian server versi 5 pada aplikasi virtual, kemudian login.
Catatan hasil dan/atau masalah dan cara penanganannya:
Jawab : Berhasil

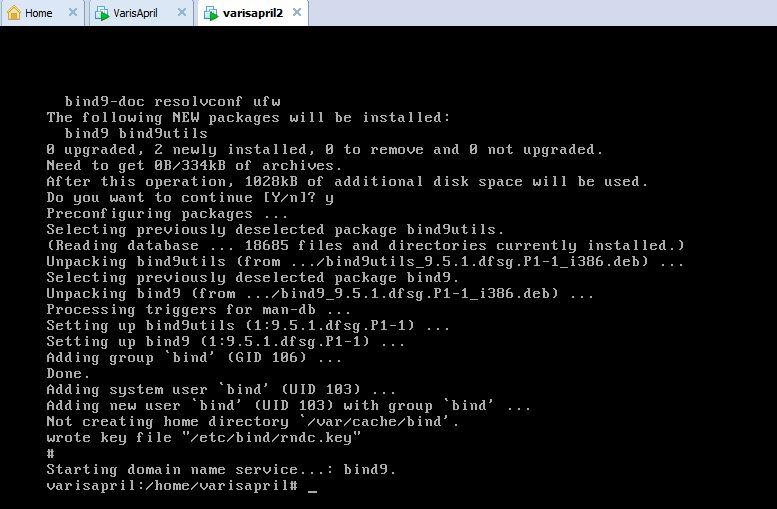

  1. Install Aplikasi bind nya.
Command CLI:
Jawab : apt-get install bind9


Catatan hasil dan/atau masalah dan cara penanganannya:
Jawab :
  • Catatan masalah : Tidak dapat menginstall aplikasi bind9

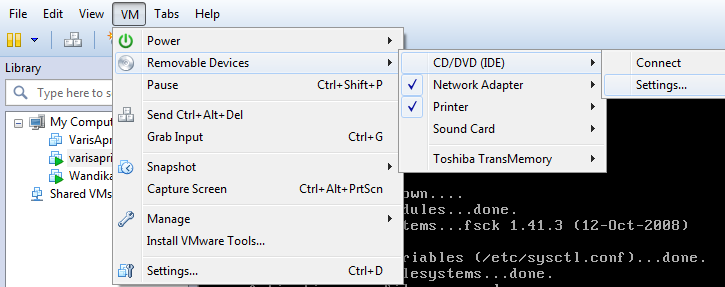

  • Cara penanganan : aktifkan CD/DVD (IDE) dengan cara VM -> Removable devices -> CD/DVD(IDE) Lalu Connect-kan
  • Catatan Hasil : Berhasil

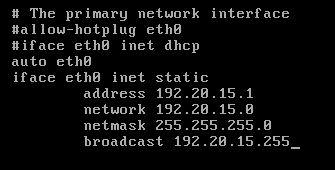

  1. Tetapkan IP Address dengan IP Address statis.
Command CLI:
Jawab : nano /etc/network/interfaces
Konfigurasi yang dimasukan:
Jawab :


Catatan hasil dan/atau masalah dan cara penanganannya:
Jawab : Berhasil
  1. Restart NIC kemudian cek hasilnya.
Command CLI:
Jawab : /etc/init.d/networking restart

Catatan hasil dan/atau masalah dan cara penanganannya:
Jawab : Berhasil

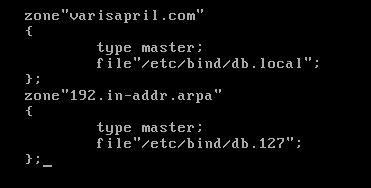

  1. Buat zone untuk domain (tipe master).
Command CLI:
Jawab : nano /etc/bind/named.conf.local

Konfigurasi yang dimasukan:
Jawab :

Nama file db untuk reverse:
Jawab : db.127

Nama file db untuk forward:
Jawab : db.local

Catatan hasil dan/atau masalah dan cara penanganannya:
Jawab : Berhasil

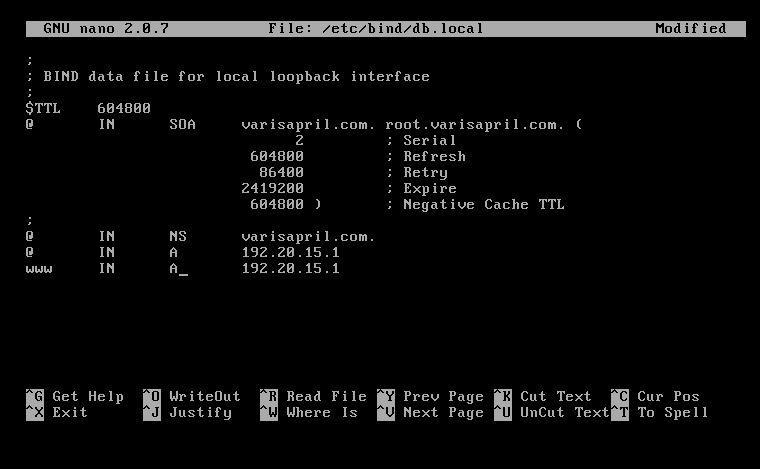

  1. Buat dan tentukan konfigurasinya file db untuk domain anda:
Command CLI:
Jawab : nano /etc/bind/db.local


Konfigurasi Forward yang dimasukan:
NO
NAMA
KELAS
TIPE
DATA
1
@
IN
SOA
varisapril.com
2
@
IN
NS
192.20.15.1
3
www
IN
A
192.20.15.1
Catatan hasil dan/atau masalah dan cara penanganannya:
Berhasil

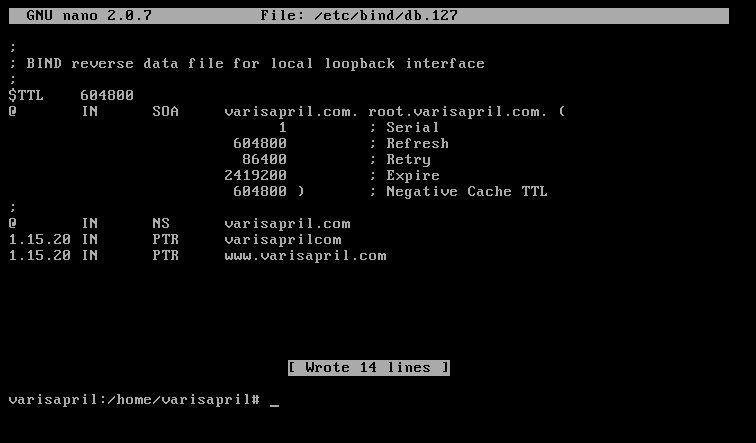

  1. Buat dan tentukan konfigurasi file untuk db reverse lookup
Command CLI:
Jawab : nano /etc/bind/db.127


Konfigurasi Resource Record yang dimasukan:
NO
NAMA
KELAS
TIPE
DATA
1
@
IN
SOA
varisapril.com
2
1.15.20
IN
NS
varisapril.com
3
1.15.20
IN
PTR
www.varisapril.com
Catatan hasil dan/atau masalah dan cara penanganannya:
Berhasil
  1. Tentukan settingan untuk file resolv.conf
Command CLI:
Jawab : nano /etc/resolv.conf

Konfigurasi yang dimasukan:
Jawab :



Catatan hasil dan/atau masalah dan cara penanganannya:
Jawab :
Berhasil

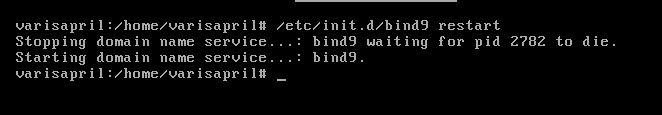

  1. restart program bind
Command CLI:
Jawab : /etc/init.d/restart/bind9

Catatan hasil dan/atau masalah dan cara penanganannya:
Jawab :
Berhasil

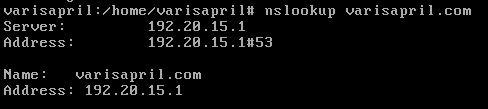

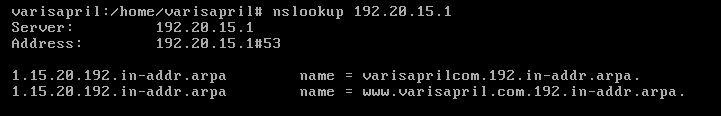

  1. Test hasil instalasi
Command:
Jawab : nslookup 192.20.15.1
            nslookup varisapril.com

Catatan hasil dan/atau masalah dan cara penanganannya:
Jawab : Berhasil
  1. Ping domain yang anda buat dari konputer lain (klien)

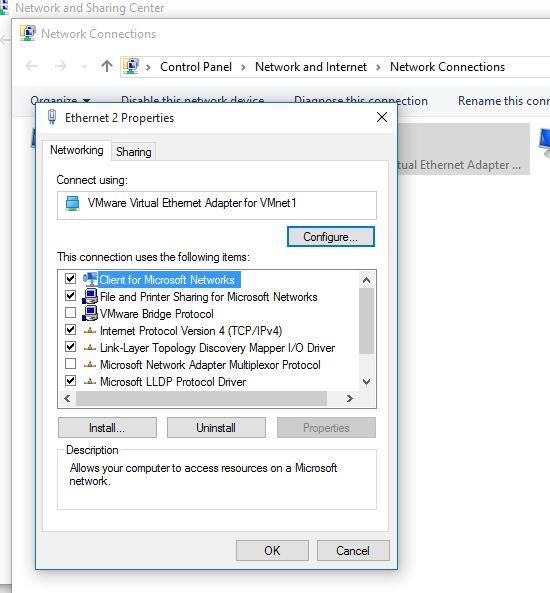

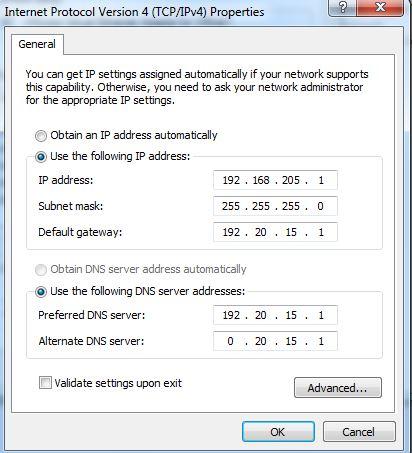

Konfigurasi Komputer Klien:
Jawab :
Konfigurasi ip address pada pc di network vmnet 1 sesuai atau se-network dengan ip server

Command ping:
Jawab : ping www.varisapril.com

Catatan hasil dan/atau masalah dan cara penanganannya:
Jawab :
  • Catatan masalah : tidak dapat menge-ping

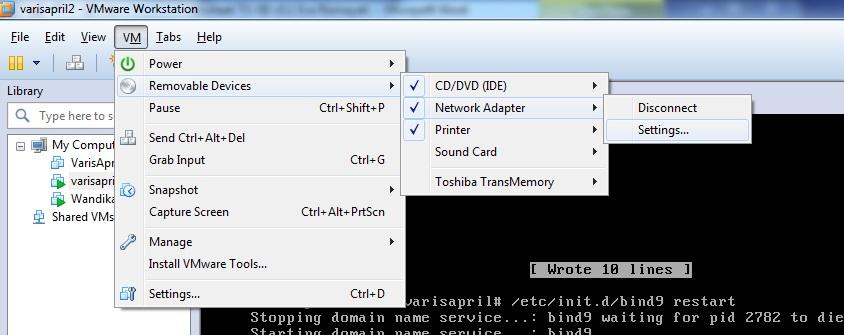

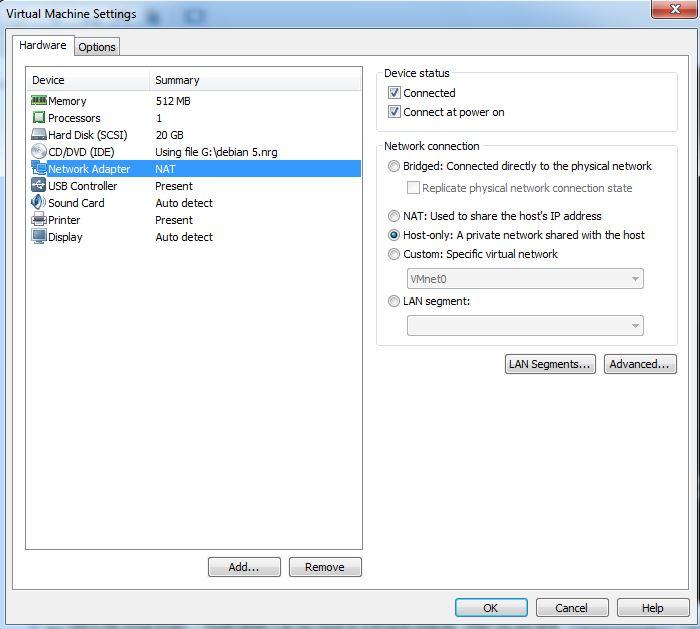

  • Cara penanganan : pastikan network connections pada debian pada posisi host-only dengan cara seperti gambar dibawah :
  • Catatan Hasil : Berhasil
Guru,


Dian Sediana, S.Kom.
Orang Tua / Wali,


……………………………….
Siswa,


varisapril
